H100 buscontroller, gericht op de vereisten van hogesnelheidsoperatie, realtimecontrole en multi-scenario toepassing van transportlijnen, integreert automatische generatie van transportlijnen
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.Functies zoals afspelen (ZPA) en parameterconfiguratie met één klik verkorten de debuggingtijd op locatie aanzienlijk.
De sensorinterface van het veertype wordt gebruikt en het voedingskabel gebruikt een doorstekeningsmethode om de installatie en implementatie ter plaatse te vergemakkelijken.
De industriële Ethernet-bus kan verschillende gegevens over de werking van de motor en de status van het systeem verzenden,het verstrekken van een basisgarantie voor diensten met toegevoegde waarde, zoals statistische analyse en voorspelbaar onderhoud van apparatuur.

Motor aandrijving en besturing op basis van industriële Ethernet bus protocol

Ondersteunende protocollen zoals Profinet I/O, Ethernet I/P, CC-Link IEF Basic en Modbus TCP
4-weg motor aandrijving en besturing
kanalenfoto-elektrische sensor (kan worden uitgebreid tot 8 kanalen)
In totaal 4 aangepaste IO-kanalen, die kunnen worden gebruikt om knoppen, alarmlichten of PLC's, enz. aan te sluiten.
Ingebouwde ZPA-besturingslogica
48V/24V stroomvoorziening en 24V logische stroomvoorziening ASI platte lijnpunctie
4-pins sensorinterface
WIN-motor toegewijde interface
Automatische identificatie van sensor NPN/PNP
RJ45 Ethernet-interface
Configureer parameters via Ethernet of Bluetooth
Het systeem kan onafhankelijk worden ingesteld of aan het PLC-besturingssysteem worden gekoppeld.

Technische parameters van de H100 ZPA-buscontroller op basis van het Industrial Ethernet Bus Protocol

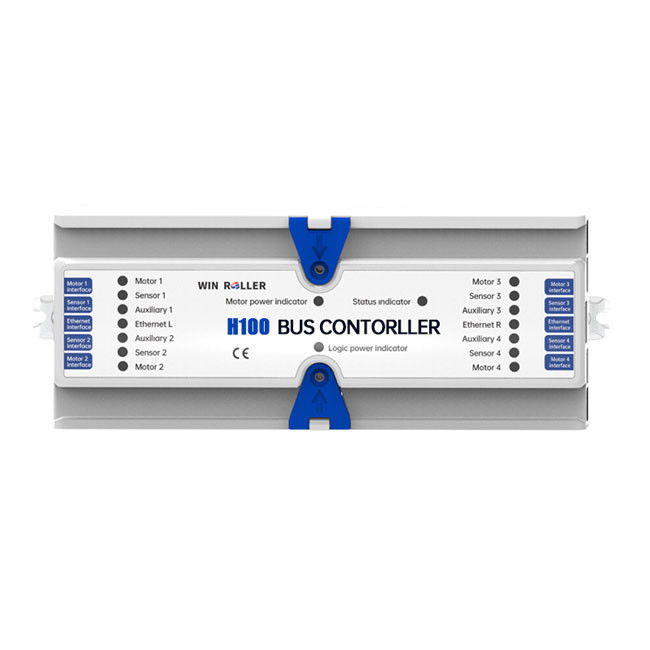

H100 Buscontroller
Stroomvoorziening	Nominale spanning	Stroomvoorziening: 48/24VDC
		Logisch vermogen: 24VDC
	Stilstandstroom	0.15A
	Piekstroom	20A < 1 ms (elke motor)
LED-aanwijzing		Motor, sensor, stroomvoorziening, netwerk, status
Energiebescherming		Vervolgens wordt de verwarming van de stroomvoorziening in de richting van de omgekeerde polariteit, de overspanning en de onderspanning beschermd.
Bescherming tegen overtemperatuur		Bestuurkaart 90°C, motor 105°C
Stroominterface		ASI-standaard platte draadpunctie
Motorinterface		WinRoller toegewijde interface
sensorinterface		Vloerbeladen mannelijke kop met 4 pinen
Netwerkinterface		RJ45
Voorwaarde	Omgevingstemperatuur	-20 tot 40°C
	Milieu Vochtigheid	≤ 90% relatieve luchtvochtigheid (geen condensatie)
	Gasomstandigheden	Geen corrosief gas
	Vibratieamplitude	≤1,0 G

Toepasselijke motor	DGBL60-serie
Toepasselijke sensoren	PNP/NPN-type diffuse reflectie, spiegelreflectie
Toepasselijk voedingskabel	AS-Interface platte kabel
